Designul socket-urilor Intel LGA 1700 și LGA 1800 scăpate pe internet

Proiectele și schițele socket-urilor Intel LGA 1700 și LGA 1800 au fost dezvăluite, vor suporta Alder Lake și viitoarele generații de procesoare

Parteneri

MSI

Socket-urile Intel LGA 1700 și LGA 1800 care au fost proiectate pentru următoarea generație de procesoare Intel, inclusiv pentru viitoarea familie de desktop-uri Alder Lake, au fost dezvăluite de Igor’s Lab. Socket-ul va suporta cel puțin două generații de procesoare și ar putea fi extins pentru a susține în continuare următoarea generație.

Capacul socket-urilor Intel LGA 1700 și LGA 1800 a fost dezvăluit săptămâna trecută și ne-a arătat un detaliu interesant: capacul conținea etichete pentru ambele socket-uri LGA 1700 și LGA 1800. LGA 1700 va suporta cel puțin două generații, Alder Lake & Raptor Lake. Dar nu știm încă pentru ce este proiectat LGA 1800. Ar putea fi specific platformei Xeon-W sau ar putea fi proiectat pentru primele procesoare pe 7nm care vor sosi în 2023 cu Meteor Lake, deși acestea sunt doar pure speculații.

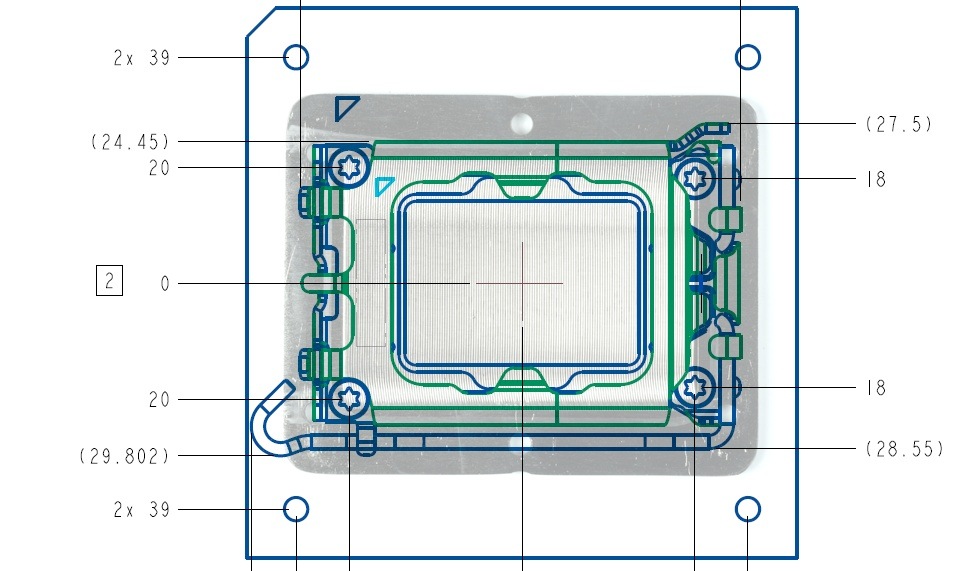

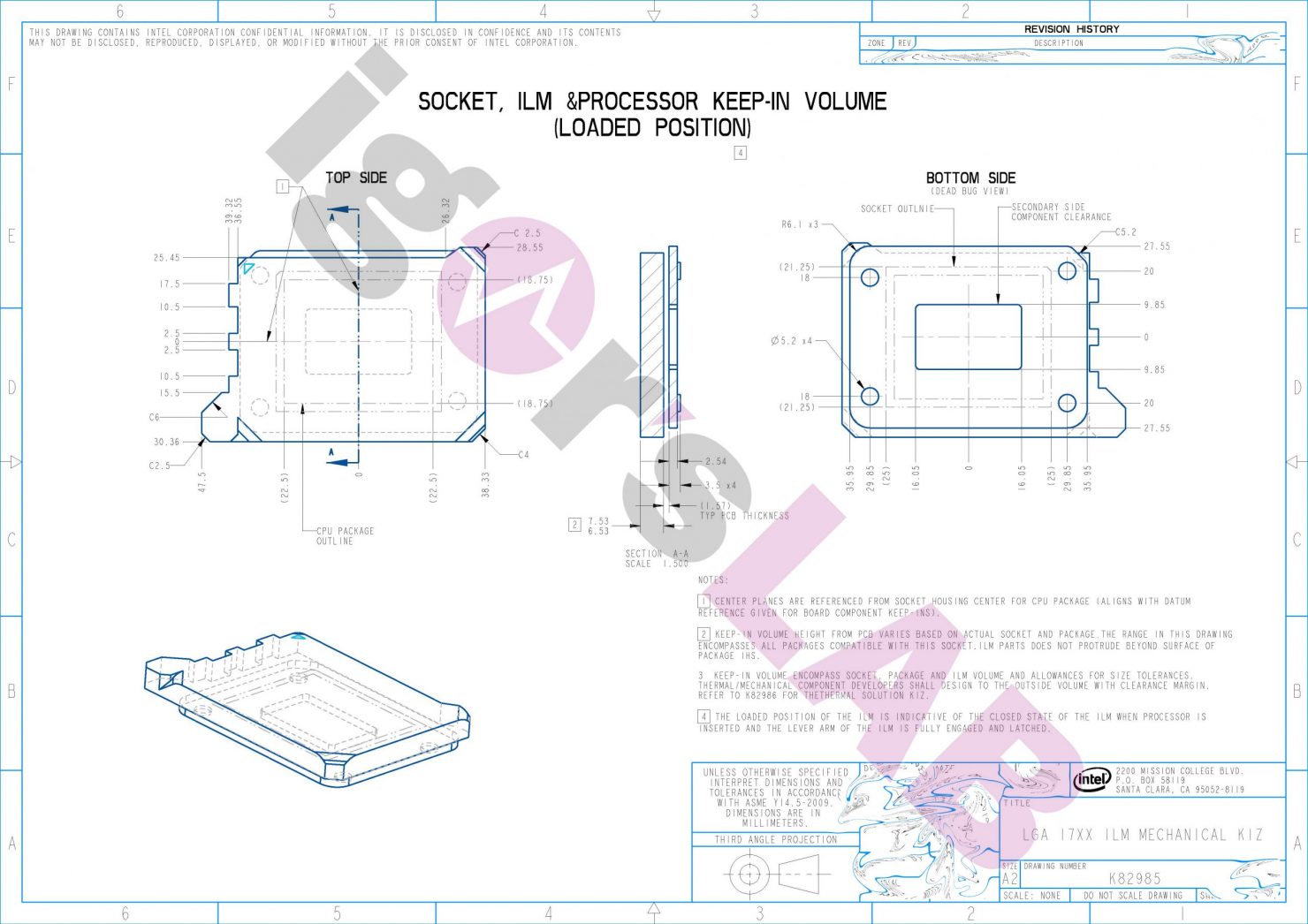

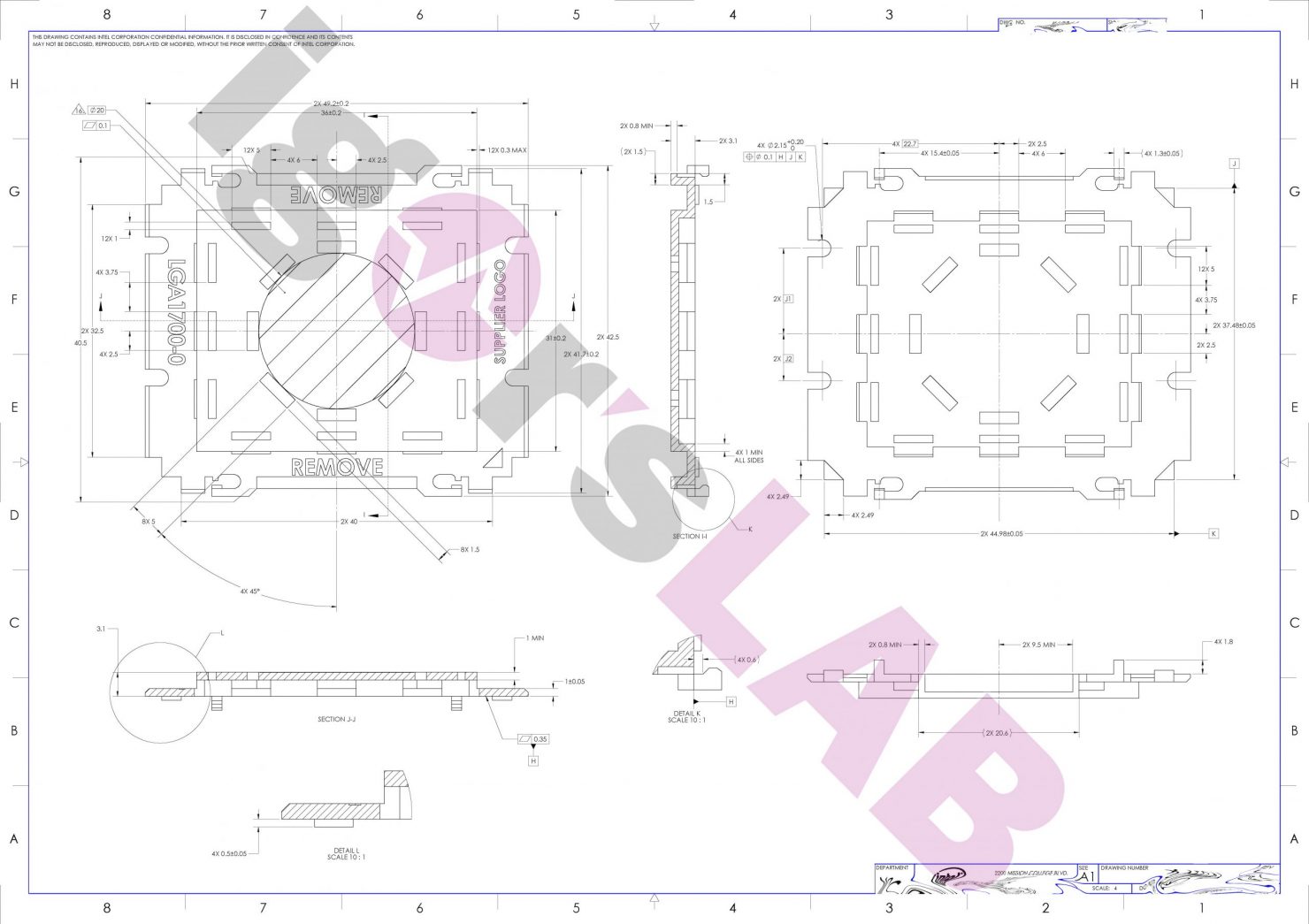

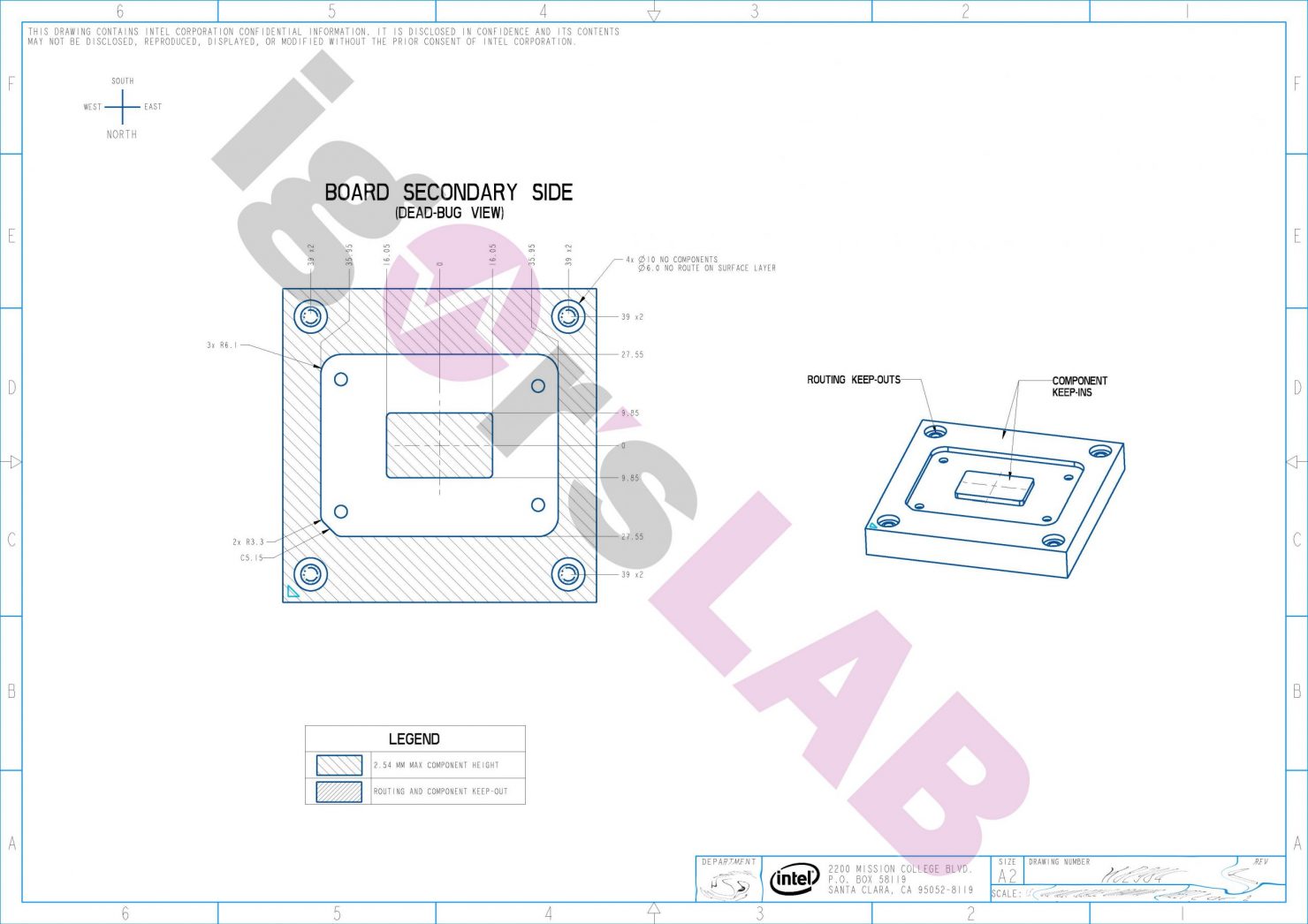

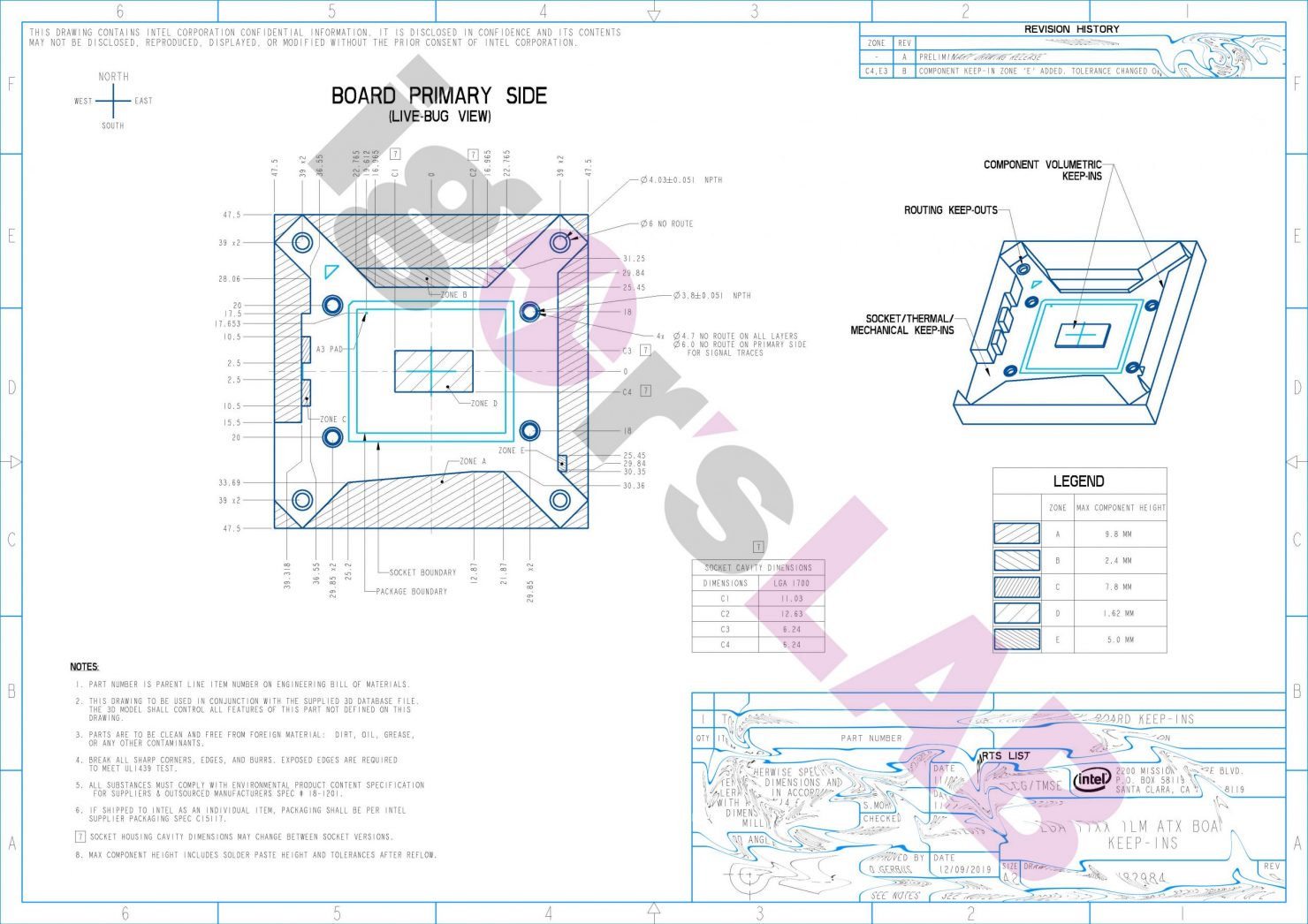

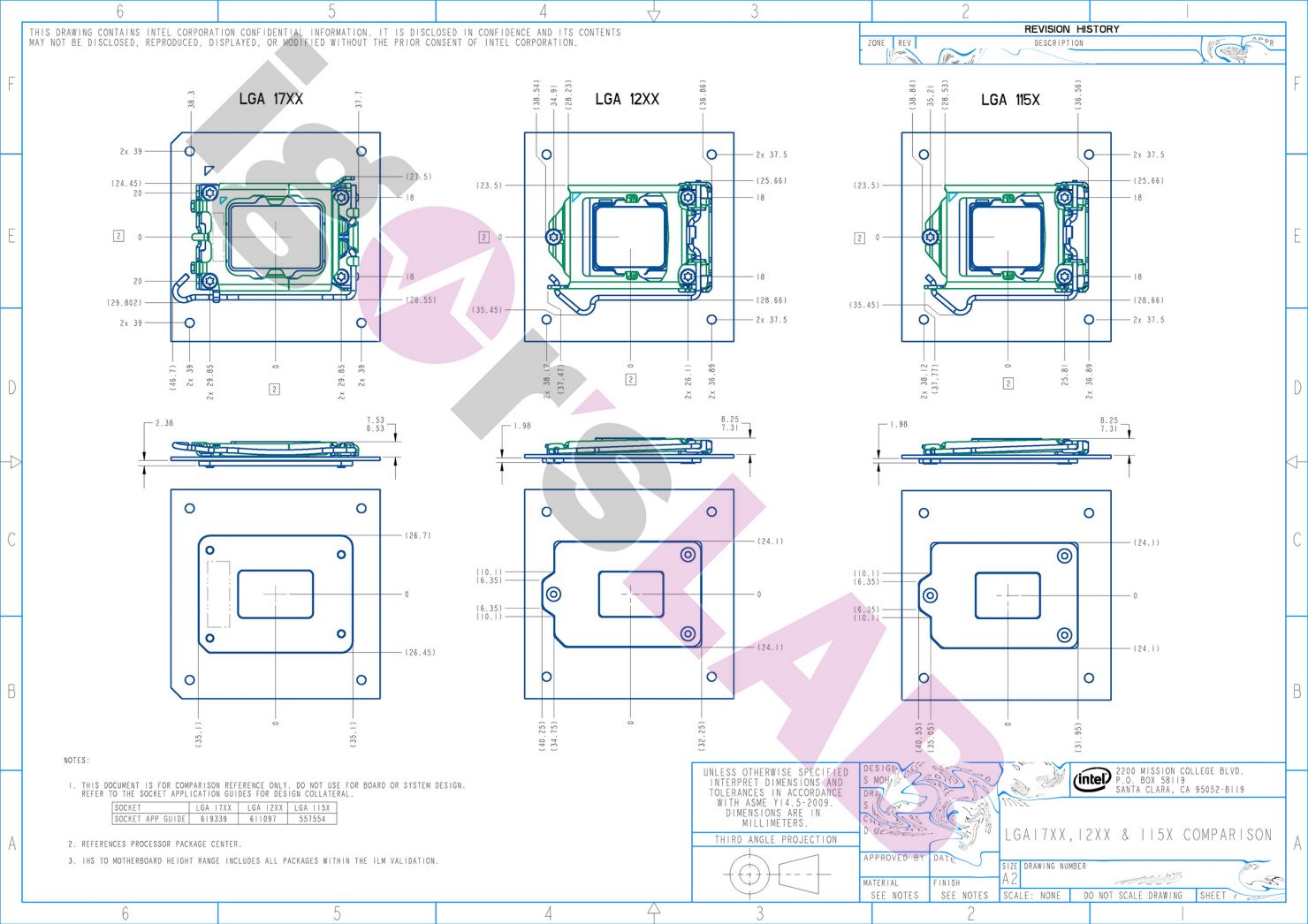

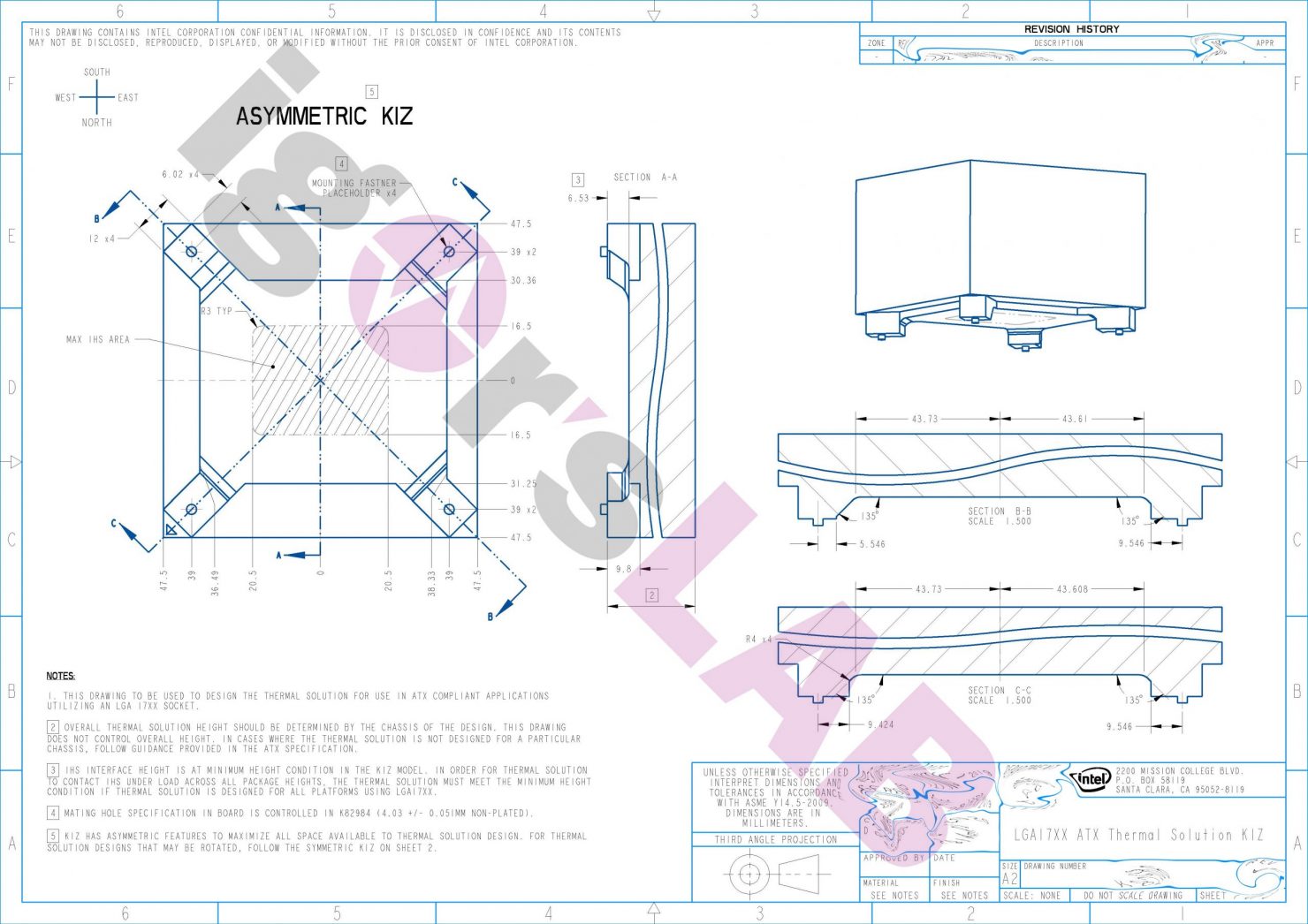

Așadar, în ceea ce privește detaliile socket-ului, Intel optează pentru un design asimetric, care pozează de vreme ce procesoarele Alder Lake nu mai sunt de formă pătrată. Procesoarele desktop Alder Lake vor veni într-un pachet de 37,5×45,0 mm și vor fi suportate de socket-ul „V0” pe care îl cunoaștem ca fiind LGA 1700. De asemenea, noul socket schimbă pozițiile de montare, trecând la o grilă de 78x78mm în loc de o grilă de 75x75mm. De asemenea, înălțimea Z a fost modificată la 6,529mm, față de 7,31mm la socket-urile anterioare LGA 12**/115*.

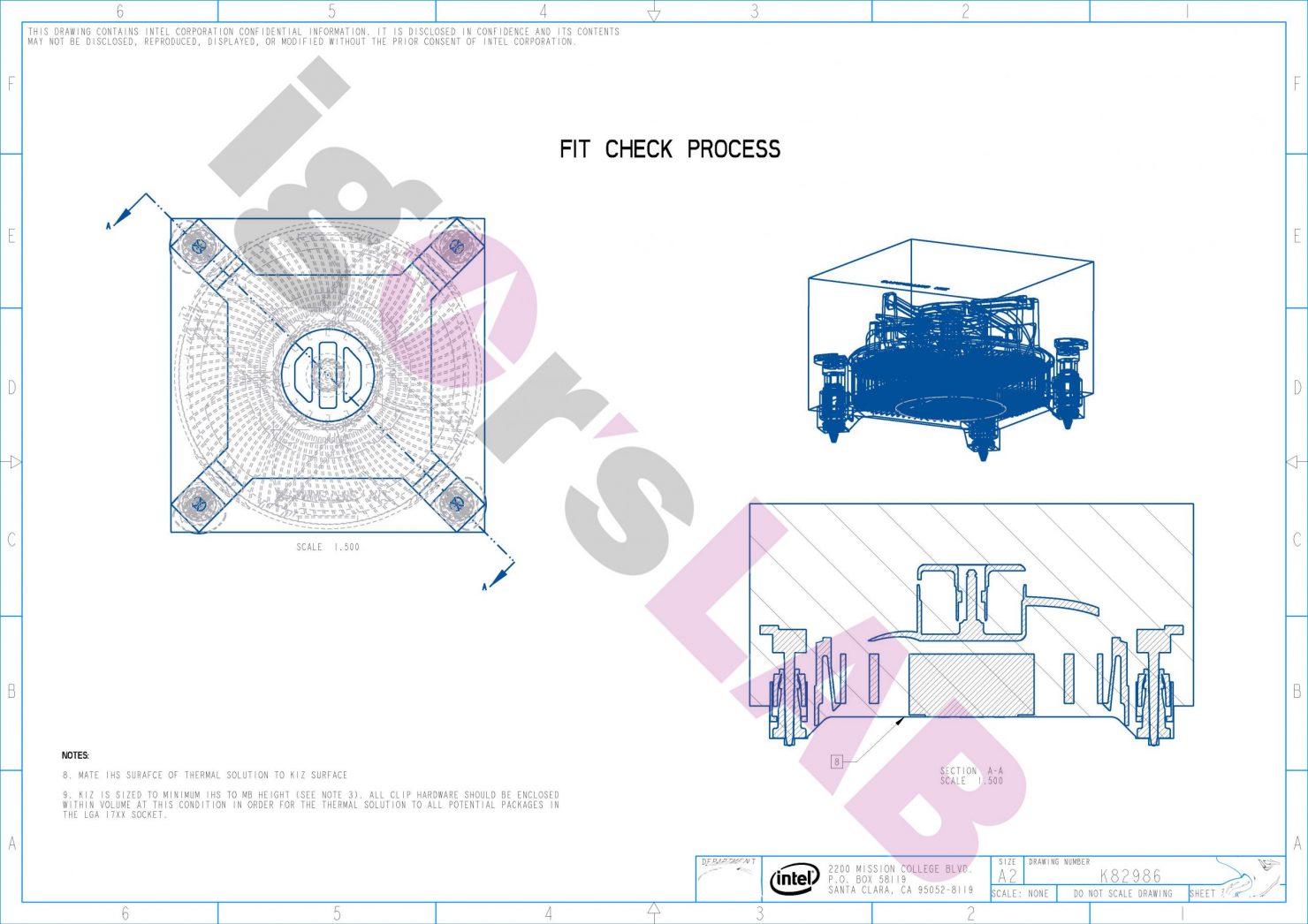

Acest lucru ar duce la două mari schimbări, în primul rând, răcitoarele pentru CPU vor trebui să fie montate corect peste CPU, ceea ce trebuie confirmat cu furnizorul înainte de instalare, iar în al doilea rând, suporturi de montare noi și actualizate trebuie să fie livrate de către producătorii de răcitoare pentru suportul Intel Alder Lake și LGA 1700. Am văzut că MSI face deja acest lucru cu viitoarea lor linie de răcitoare cu lichid MAG AIO, așa că ne putem aștepta ca și alți producători să facă același lucru.

Specifications
Intel LGA1700 Socket details
IHS to MB Height (Z-Stack, validated range): 6.529 – 7,532 mm
Thermal Solution Hole Pattern: 78 x 78 mm
Socket Seating Plane Height: 2.7 mm
Maximum Thermal Solution Center of Gravity Height from IHS: 25.4 mm
Static Total Compressive Minimum: 534N (120 lbf), Beginning of Life 356 N (80 lbf)
End of life maximum: 1068 N (240 lbf)
Socket Loading: 80-240 lbf
Dynamic Compressive Maximum: 489.5 N (110 lbf)
Maximum Thermal Solution Mass: 950 gm

Ceea ce este interesant este faptul că procesoarele Alder Lake folosesc un design asimetric și, deși nu știm cum vor fi poziționate matrițele sub IHS, știm de la AMD Threadripper că procesoarele care poartă un astfel de design necesită o acoperire completă a IHS și poate că aceasta este partea complicată atunci când vine vorba de răcirea noilor procesoare Alder Lake. Până acum, știm că Alder Lake va avea un design de cpu monolit, dar hibrid, așa că rămâne de văzut cum este gestionată răcirea pentru aceste cipuri din a 12-a generație.

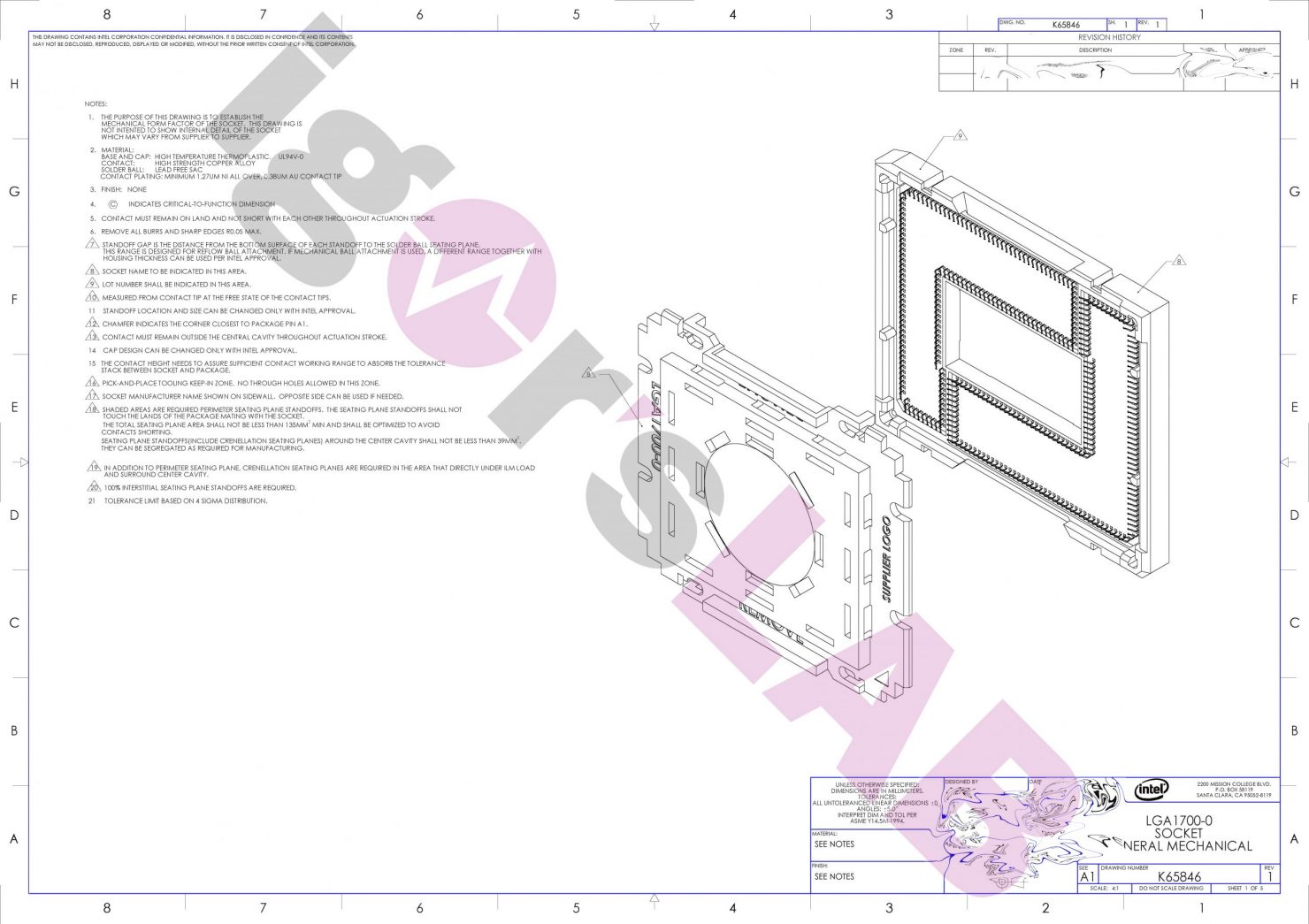

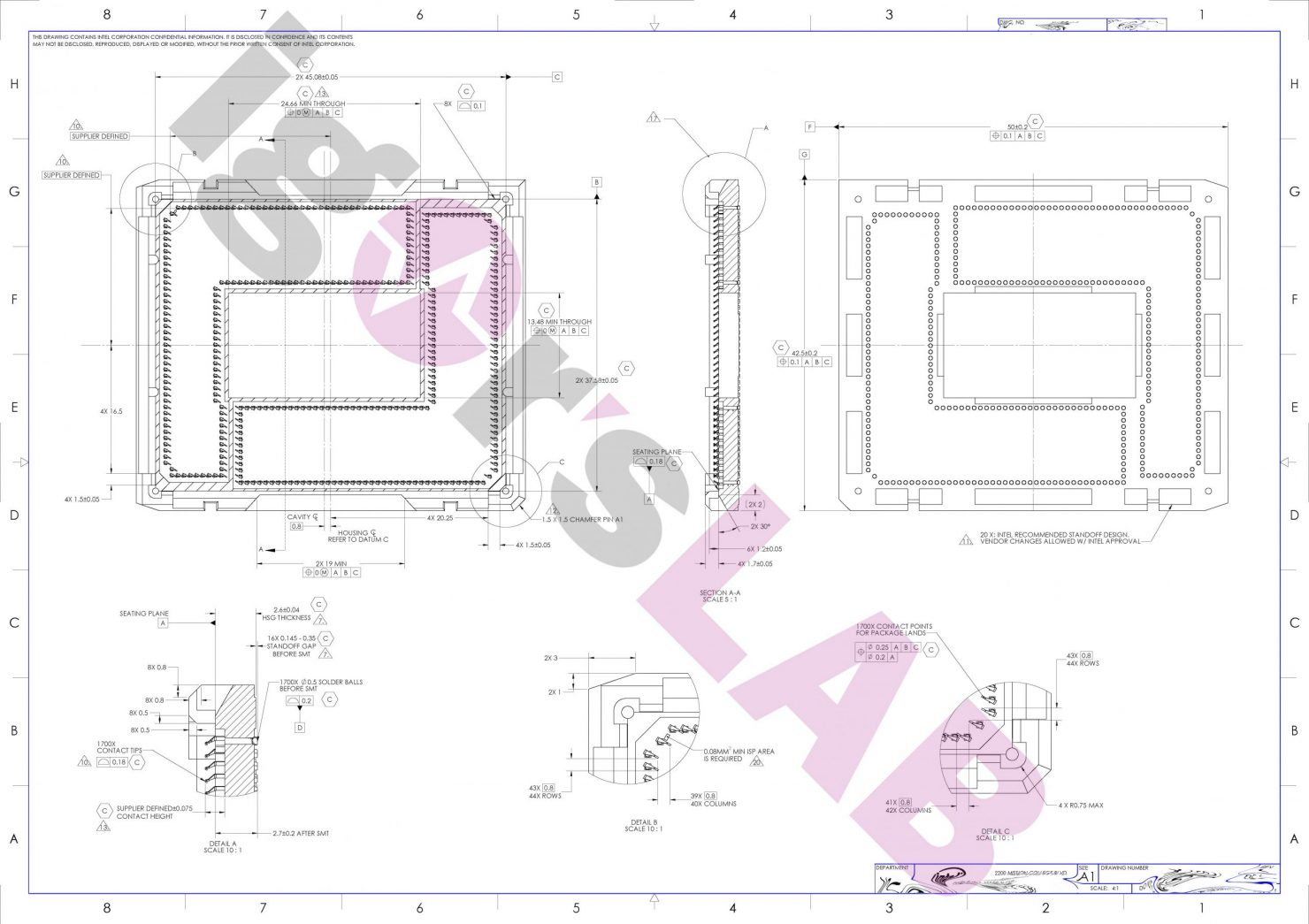

În ceea ce privește modul în care vor fi dispuși pinii, socket-ul Intel LGA 1700 va folosi un design similar în formă de „L”, cu două zone de contact, asemănător cu cel al socket-ului LGA 1200 existent, dar numai că într-un compartiment mult mai larg, deoarece trebuie să găzduiască cu 500 de pini în plus. Procesoarele Intel Alder Lake pentru desktop sunt așteptate să fie lansate în T4 2021 și vor fi prima platformă mainstream pentru consumatori care va utiliza tehnologiile PCIe5.0 și DDR5 împreună cu o nouă abordare de arhitectură hibridă, un lucru pe care Microsoft l-a optimizat pentru sistemul de operare Windows 11.
