MSI MAG B760 TOMAHAWK WIFI – Placă de bază mainstream perfectă pentru upgrade DDR5 de buget

Parteneri

Intel a dat drumul chipset-ului B760 pentru clienții mainstream, iar acest lucru înseamnă, teoretic, și plăci de bază mai accesibile în comparație cu seria Z790 și H770. Overclocking-ul pentru procesor lipsește la gama de chipseturi din seria B, dar acest lucru nu se aplică și la memorie. Am primit noua placă de bază MAG B760 TOMAHAWK WIFI de la MSI, pentru prezentarea de astăzi.

Nu toți pasionații de IT au nevoie neapărat de o placă de bază Z790. Acest lucru este valabil mai ales dacă nu se plănuiește un overclocking al procesorului. În acest caz, Intel oferă nu numai H770, ci și chipset-ul B760 pentru mainstream. Desigur, ne vom uita și la diferențele respective față de caracteristicile tehnice ale seriei de chipset-uri Intel 700. Această placă de bază acceptă orice procesor pe socket LGA1700 și este, de asemenea, compatibilă cu noile procesoare din a-13a generație. În acest caz, este necesară memoria DDR5, dar MSI oferă și un model B760 pentru generația mai veche de memorie RAM, adică care suportă DDR4.

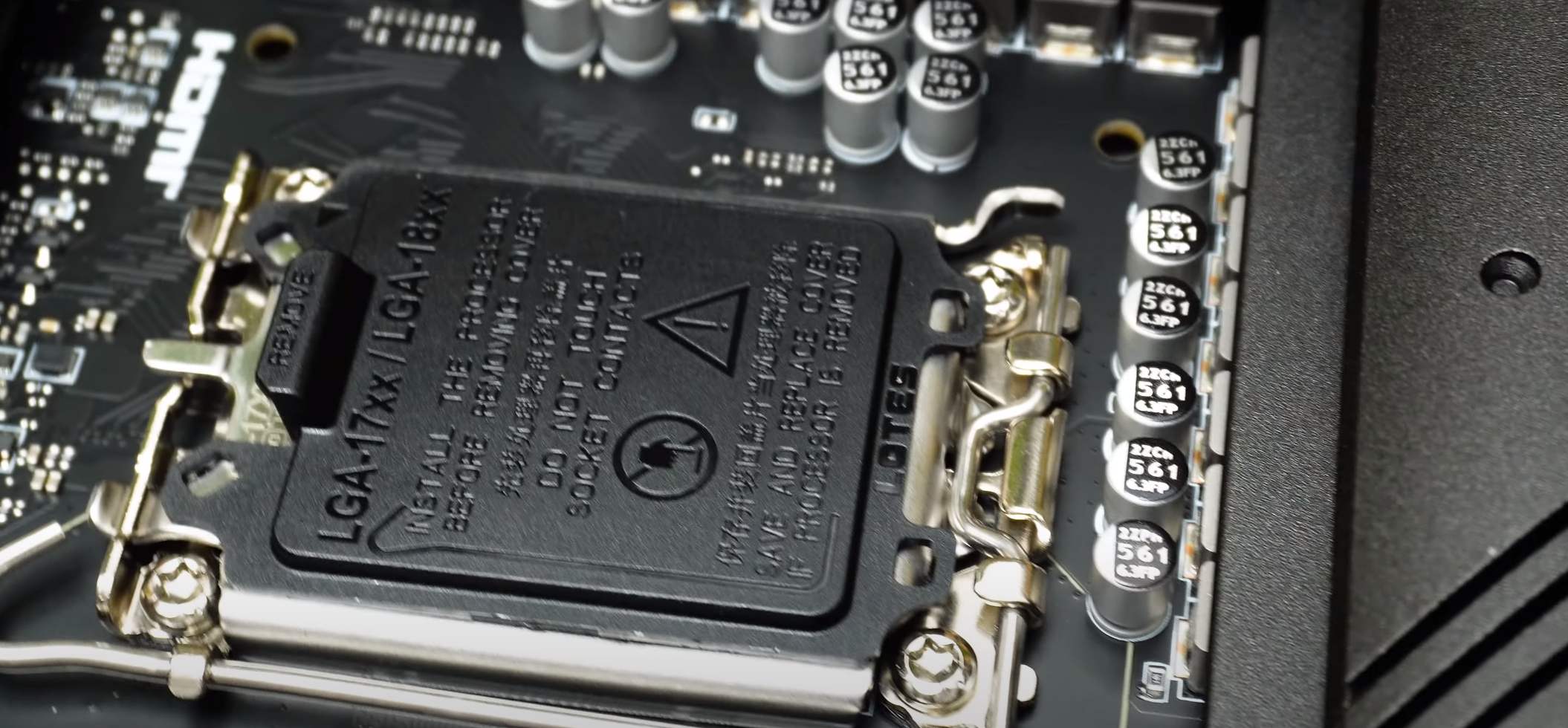

În afară de socket-ul LGA1700 și cele patru sloturi de memorie DDR5, există un slot cu conexiune PCIe 5.0 x16 pentru plăcile grafice actuale și viitoare. Pentru extinderea spațiului de stocare, există patru interfețe SATA 6GBit/s și trei M.2. Nu există doar o conexiune Ethernet de 2,5 Gbit/s, ci și un modul WiFi 6E cu suport Bluetooth 5.3.

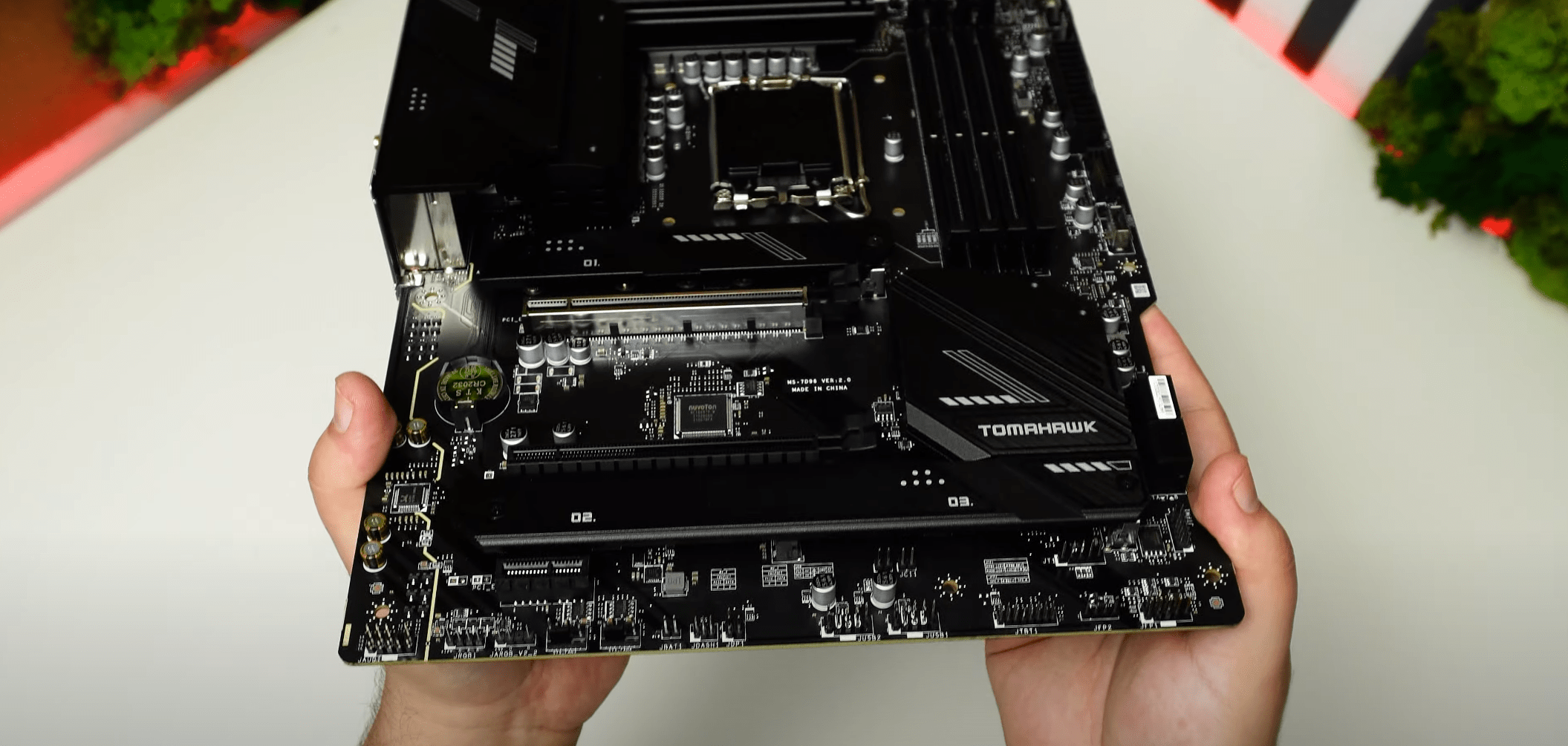

B760 TOMAHAWK este îmbrăcat complet negru. Nu numai PCB-ul, ci și toate radiatoarele sunt de culoare neagră. Așadar va arată cu siguranță foarte bine în următorul build.

În comparație cu H770 și mai ales cu Z790, chipset-ul B760 de la Intel este, desigur, semnificativ mai „subțire” în anumite privințe. Conexiunea DMI dintre procesor și chipset-ul B760 nu este în modul PCIe 4.0 x8, ci cu o rată de transfer de date la jumătate. Nu există modificări în ceea ce privește overclocking-ul RAM, care este posibil cu H770 și B760.

Există uneori diferențe serioase în ceea ce privește benzile PCIe furnizate. Z790, de exemplu, oferă 20 de benzi Gen4 și 8 benzi Gen3. Cu chipset-ul H770, pe de altă parte, numărul este de 16 Gen4 și opt Gen3. B760, pe de altă parte, trebuie să se mulțumească cu un număr mult mai mic de benzi: În acest caz, există zece benzi Gen4 și patru benzi Gen3. Bineînțeles, cele 16 benzi Gen5 și patru benzi Gen4 de la procesorul LGA1700 sunt identice.

Iar diferențele continuă cu interfețele USB. Marele chipset Z790 beneficiază de până la cinci USB 3.2 Gen2x2, zece USB 3.2 Gen2 și Gen1 fiecare și, în plus, până la 14 porturi USB 2.0. Acestea din urmă sunt posibile și cu H770, dar în acest moment Intel a optat pentru un maxim de două porturi USB 3.2 Gen2x2, patru USB 3.2 Gen2 și opt USB 3.2 Gen1. Chipset-ul mainstream, sub forma B760, este poziționat în mod similar, fiind posibile maximum șase porturi USB 3.2 Gen1 și 12 porturi USB 2.0.

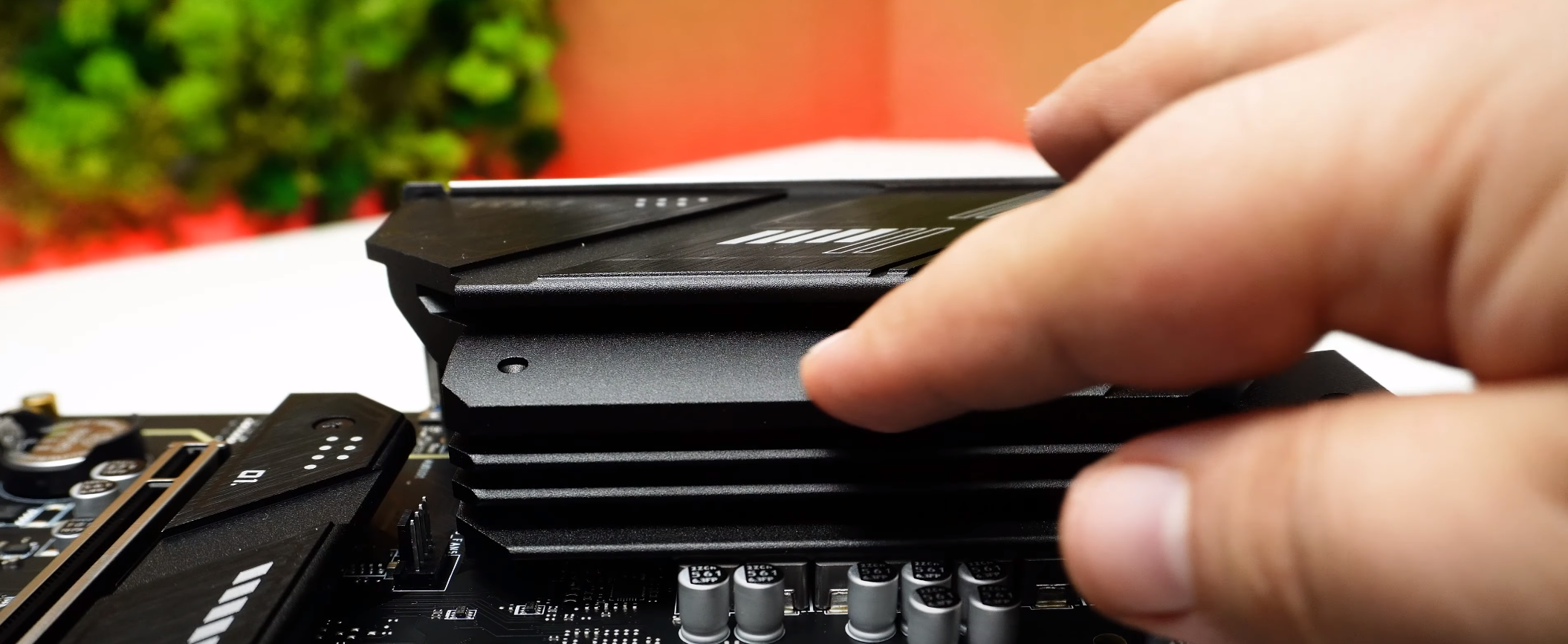

Atât în cazul chipseturilor Z790, cât și al H770, producătorii de plăci de bază pot pune maxim opt potruri SATA, cu un maxim de patru pe B760. Există un total de trei radiatoare pe această placă de bază: Două VRM și, bineînțeles, un radiator pentru chipset. Toate trei au o calitate ridicată și sunt fabricate din aluminiu. MSI a extins corespunzător suprafața de răcire a radiatorului VRM din stânga; acesta servește, de asemenea, ca un capac pentru panoul de conectare I/O.

Pentru alimentare vem de-a face cu un design cu 12+1+1 faze. Bineînțeles, 12 bobine pentru VCore și câte o bobină pentru GT și AUX.  Acest lucru este mai mult decât suficient pentru o placă de bază B760.

Placa testată necesită obligatoriu memorie DDR5. În cele patru sloturi suportă până la 128 GB, iar overclocking-ul memoriei RAM este, de asemenea, susținut oficial. MSI stabilește o frecvență efectivă de 7.000 MHz, dar acest lucru se aplică doar la un singur dim pe canal. În plus, trebuie să fie vorba de module single-rank.

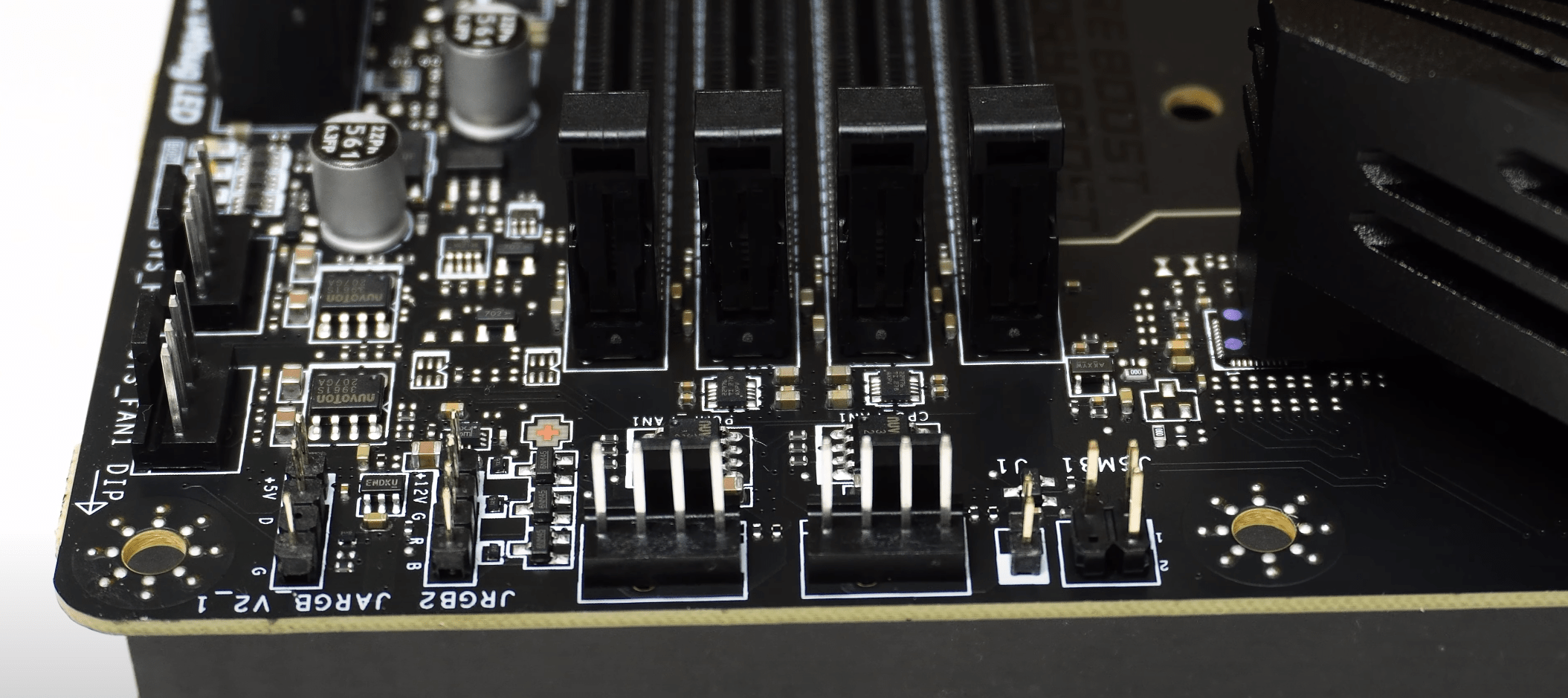

În afară de asta, MSI a lăsat și o mulțime de conectori pentru ventilatoare și RGB. Și apoi există un header USB 3.2 Gen1, precum și unul USB 3.2 Gen2.

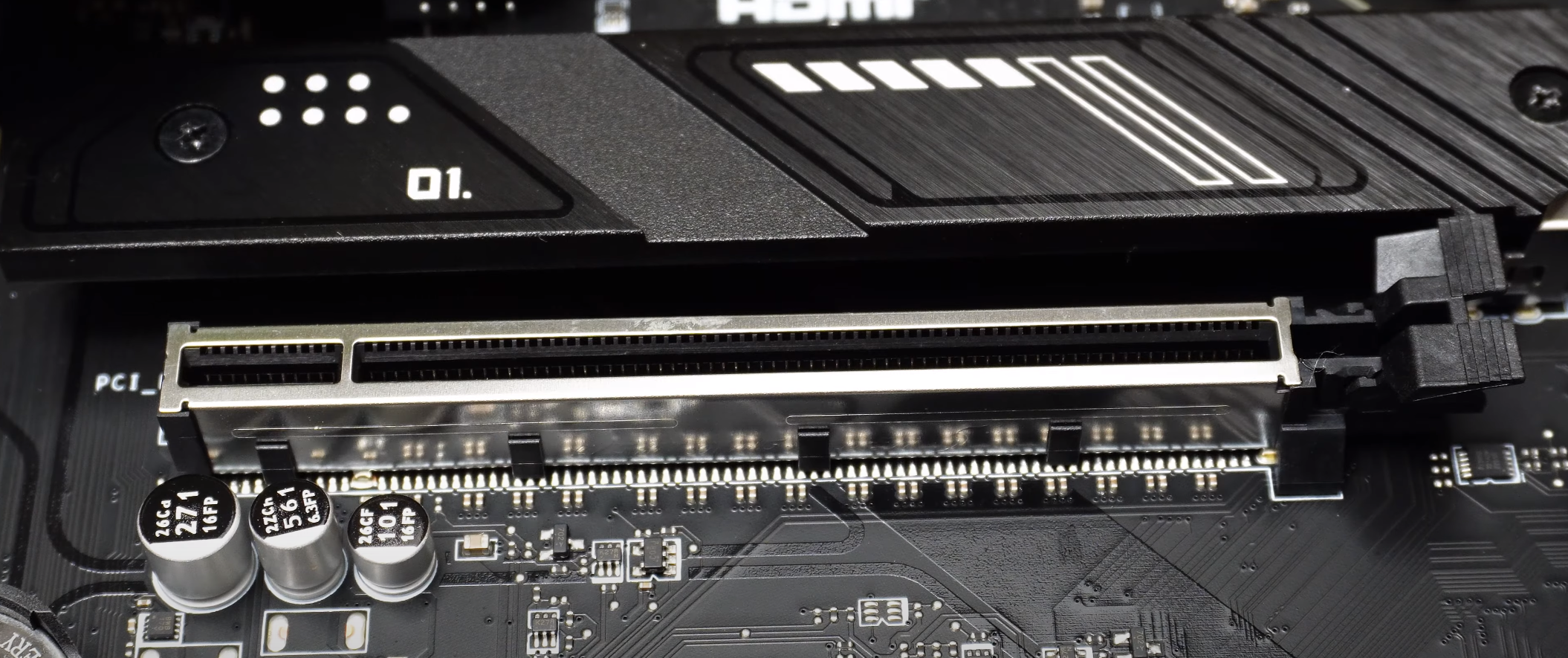

În general, placa oferă doar trei sloturi PCIe. Slotul PEG, întărit cu metal, comunică direct cu procesorul LGA1700 și are alocate 16 benzi Gen5. Portul x16 din mijloc funcționează cu max. PCIe 3.0 x4 prin intermediul chipsetului B760. Acest lucru este valabil și pentru conectorul PCIe 4.0 x1.

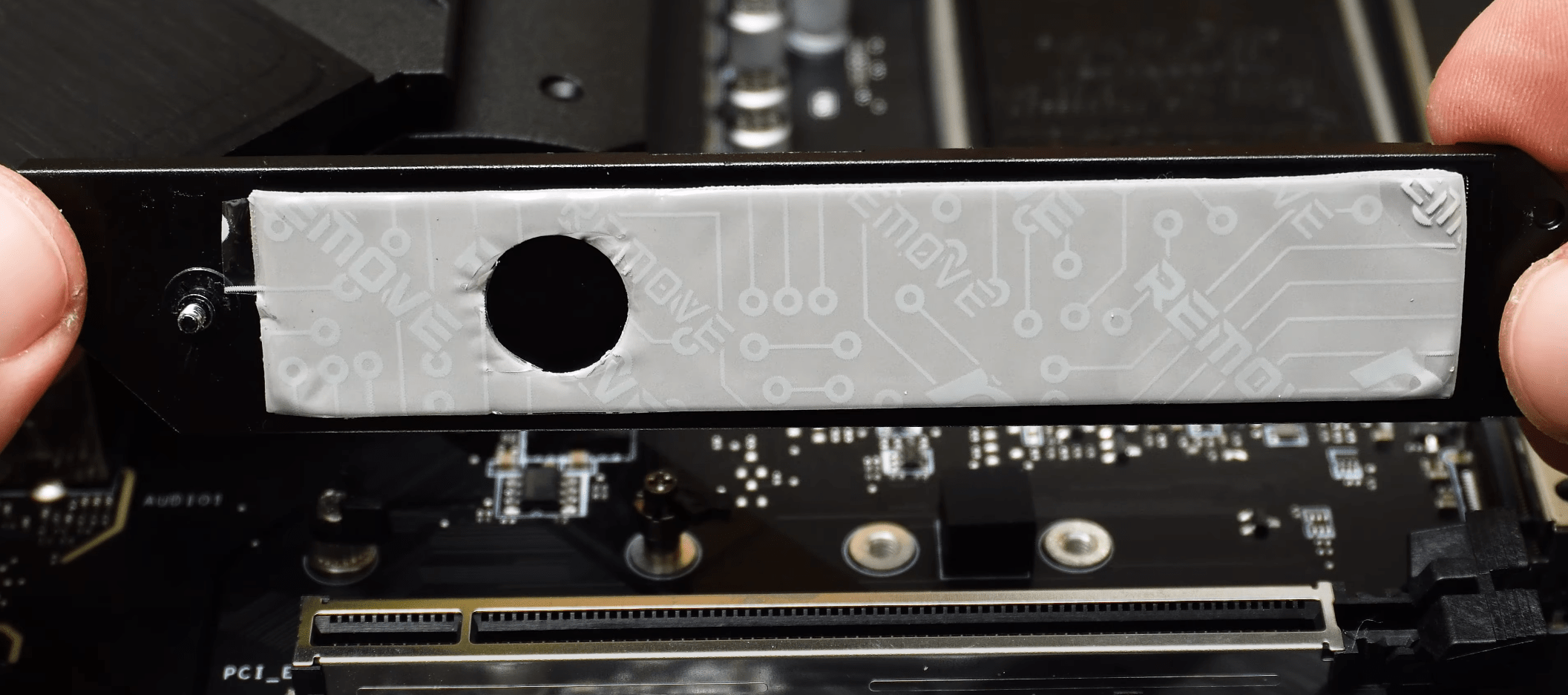

Trei interfețe M.2 cu conexiune PCIe 4.0 x4 sunt disponibile pentru extinderea modernă a spațiului de stocare. Conexiunea de sus primește cele patru benzi Gen4 de la procesorul LGA1700, iar celelalte două PCIe 4.0 x4 de la chipset. În general, nu există partajare a benzilor, ceea ce este, desigur, pozitiv.

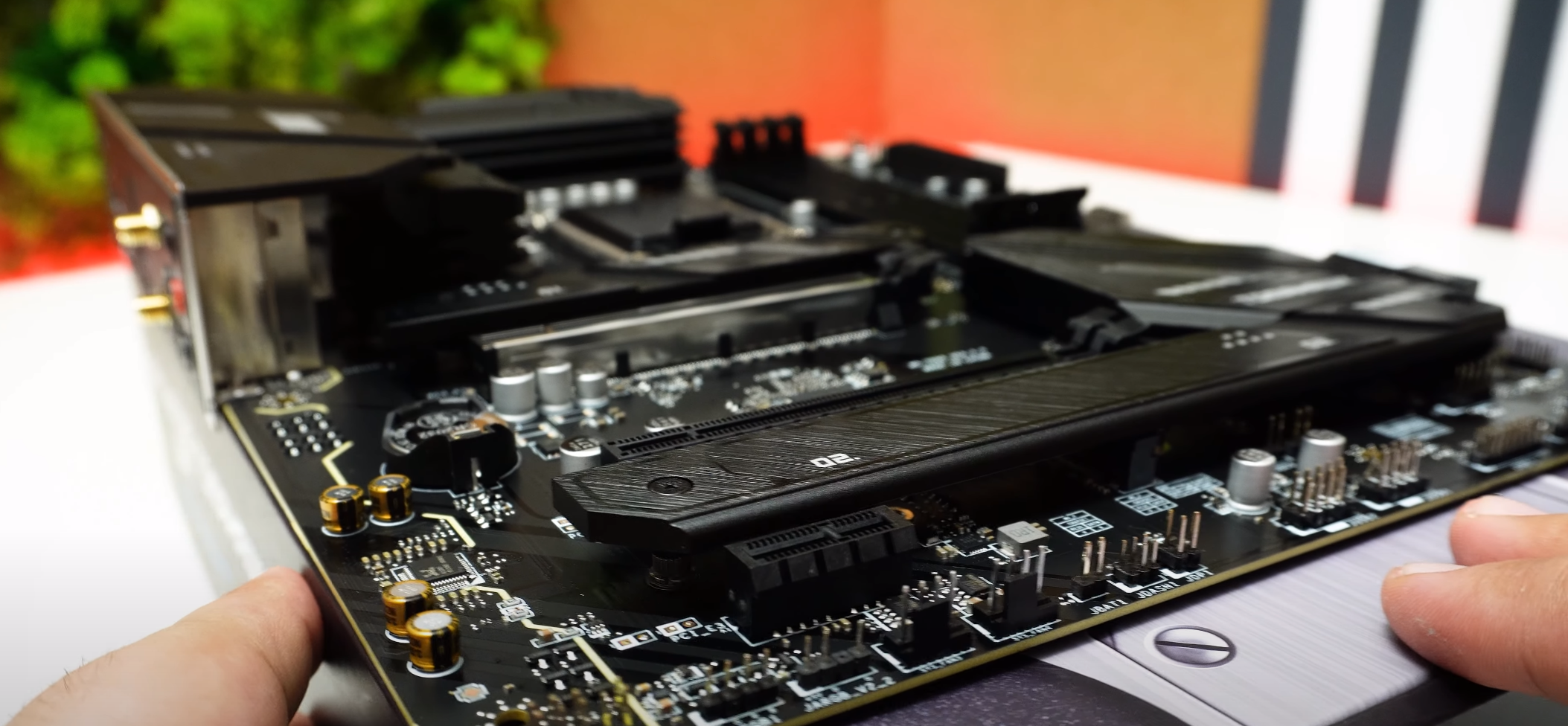

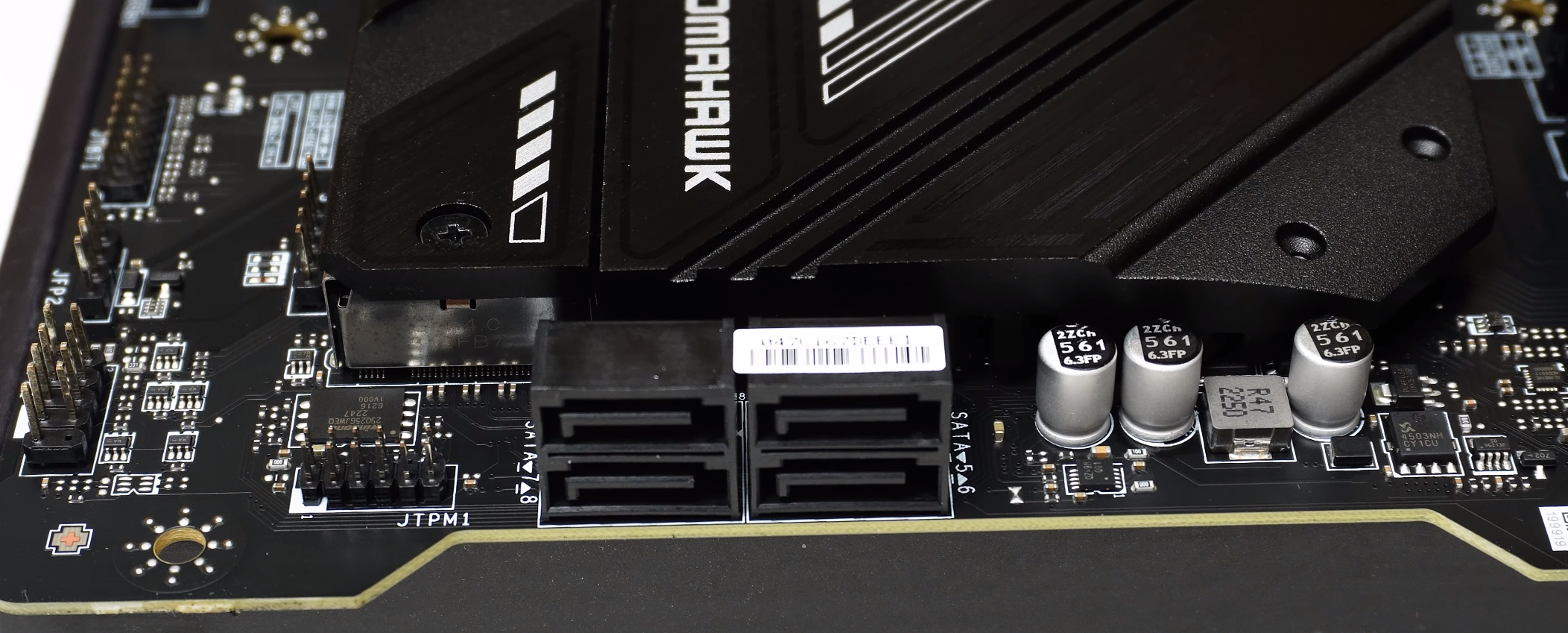

Cu toate acestea, există, de asemenea, patru mufe SATA, pe care MSI le-a înclinat la 90 de grade. De asemenea, poate fi observată și crestătura PCB-ului, pentru un cable management optim.

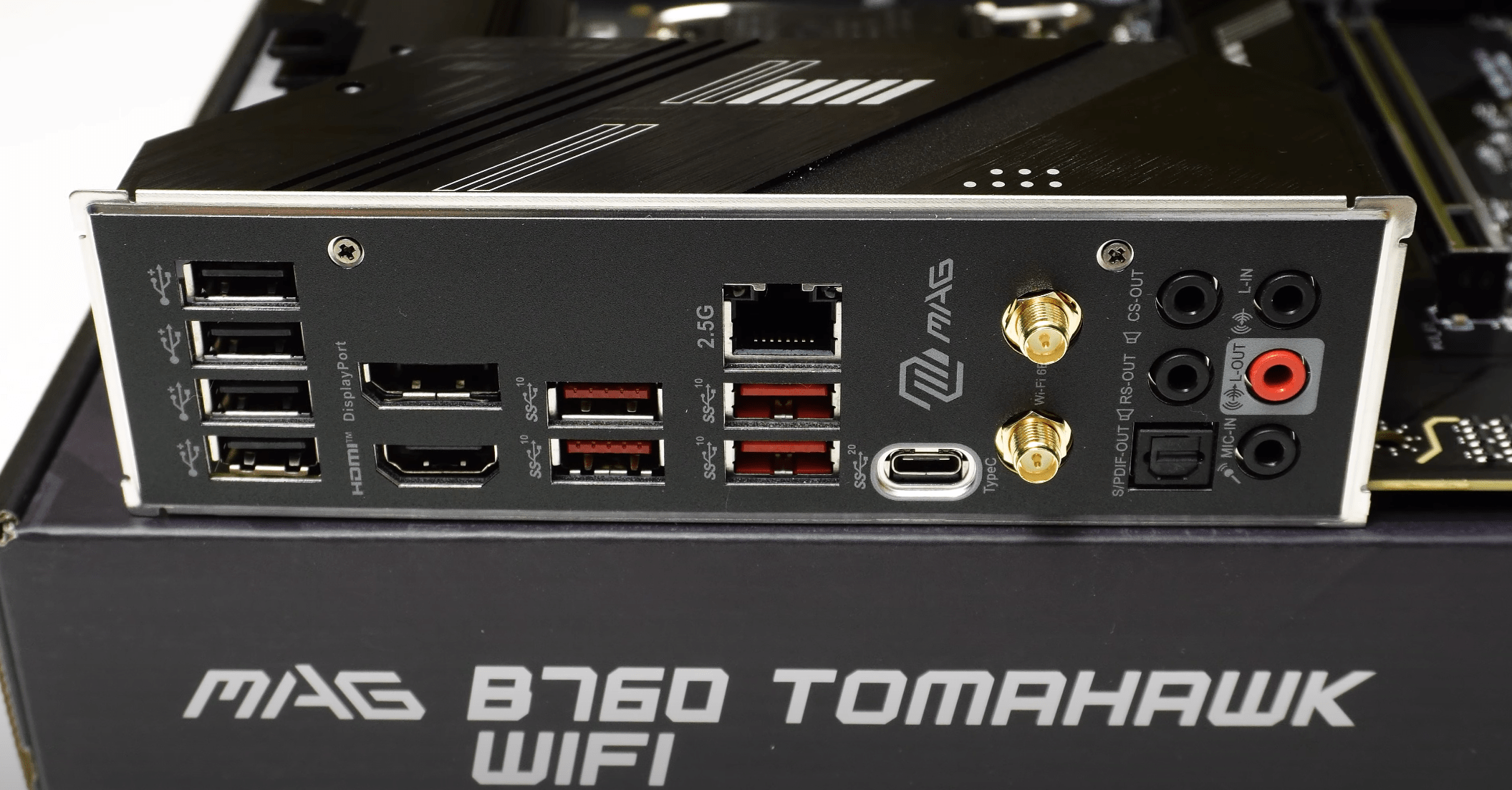

Vestea bună este că panoul I/O are un port USB 3.2 Gen2x2 de 20-Gbps. Există, de asemenea, patru porturi USB 3.2 Gen2 și patru porturi USB 2.0. De asemenea, există ieșiri HDMI 2.1 și DisplayPort 1.4, dacă doriți să utilizați grafica integrată în procesor. Pentru conexiunea de rețea, pe de altă parte, există o rețea LAN de 2,5 Gbit/s, precum și WiFi 6E. De asemenea, este inclus și suportul Bluetooth 5.3. Rămân cele cinci mufe jack de 3,5 mm și ieșirea digitală optică.

Toate conexiunile și interfețele se găsesc în locurile obișnuite și nu există surprize neplăcute. Și răcirea este, de asemenea, îngrijită: MSI a plasat pe PCB câte un header de 4 pini pentru CPU-FAN și pompă AIO și cinci mufe de pentru System FAN.
